产品介绍：
丙烯酸氯化橡胶漆是以氯化橡胶及丙烯酸树脂为成膜物质，与溶剂、颜料及其它辅助料配制而成。
特点及用途：
丙烯酸氯化橡胶漆与钢、混凝土及聚氯乙烯硬塑料板材具有良好的附着力，优良的耐腐蚀和耐候性、耐酸碱性，较好的抗冲击及柔韧性。
主要用于汽车、工程机械底盘，适用于作钢、混凝土、硬质聚氯乙烯板表面的防护涂层，变可作钢铁等装饰用漆。
配套产品：
底漆：氯化橡胶底漆、环氧富锌底漆、环氧防腐底漆（封闭、锌黄等）
中间漆：环氧云铁中间漆
面漆：丙烯酸氯化橡胶漆
技术指标：
| 漆膜颜色及外观 | 漆膜平整光滑，符合样板颜色 |
| 粘度（涂-4粘度计） | 70-90S |
| 光泽 | 85% |
| 细度 | 30μm |
| 附着力 | 2级 |
| 硬度 | 0.4 |
| 柔韧性 | 1mm |
| 冲击强度 | 30kg·cm |
| 干燥时间 | 表干：20min |
| 实干：8h | |
| 耐水性（自来水24h） | 漆膜完好 |

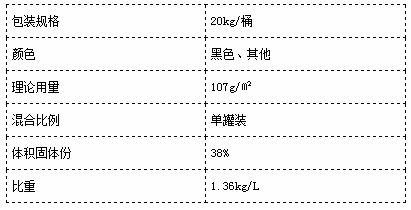

执行标准：
《氯化橡胶防腐漆》Q/GH 05-2007
施工技术：
漆膜厚度：湿度：80μm；干膜：30μm
稀释剂：专用稀释剂
混合比例：单组份
熟化时间：搅拌均匀即可使用
适用期：不限
施工条件：环境温度：5℃～40℃；相对湿度：25%～80%
施工方法：
表面处理：
◆彻底除去表面的灰尘、油污、铁锈、氧化皮旧涂等，要求整洁、干净；
◆搅拌均匀，用专用稀释剂调制施工粘度，过80目罗后，即可施工；
◆每道涂装间隔为6小时，整个涂层完成后，应有一周以上的保养期；
